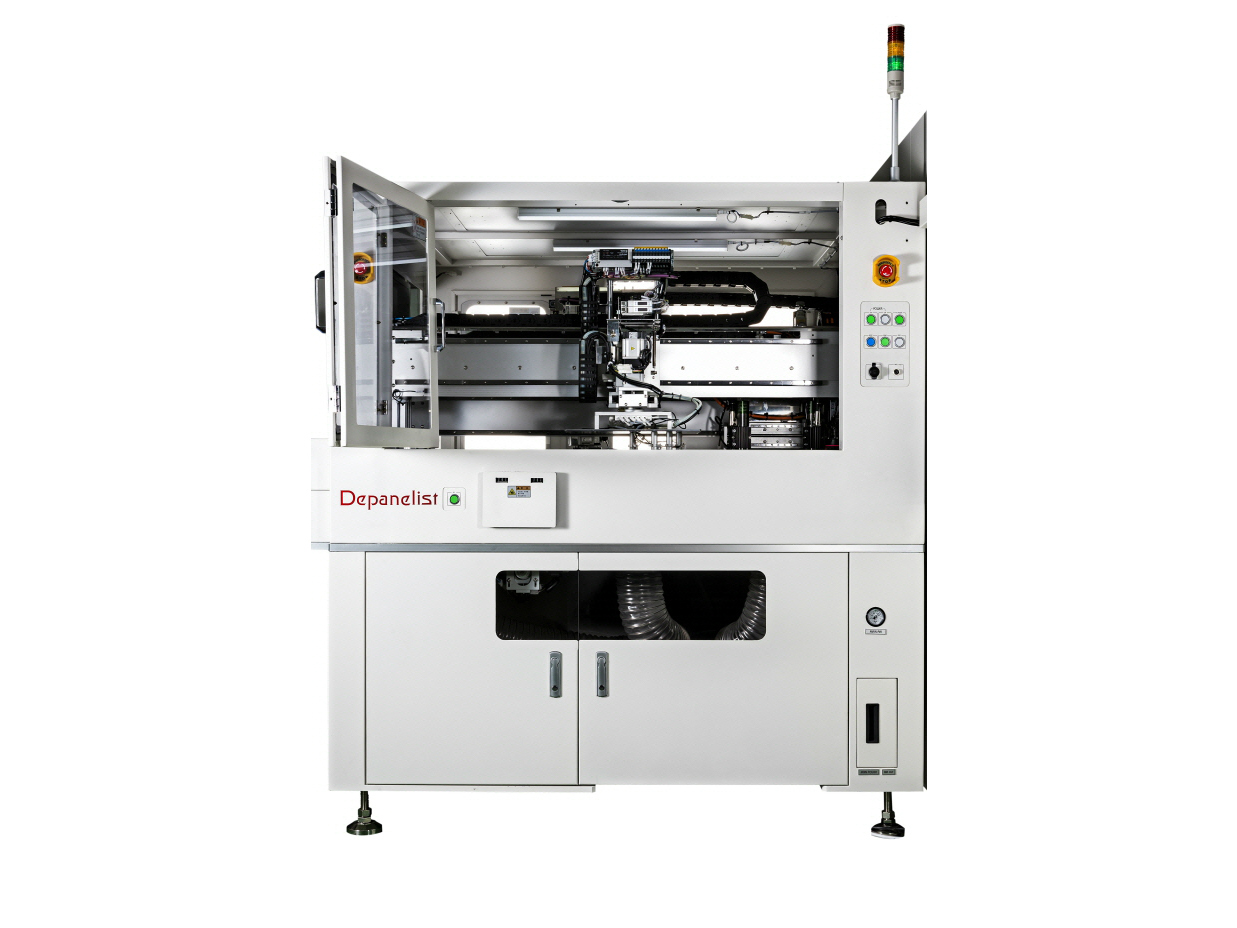

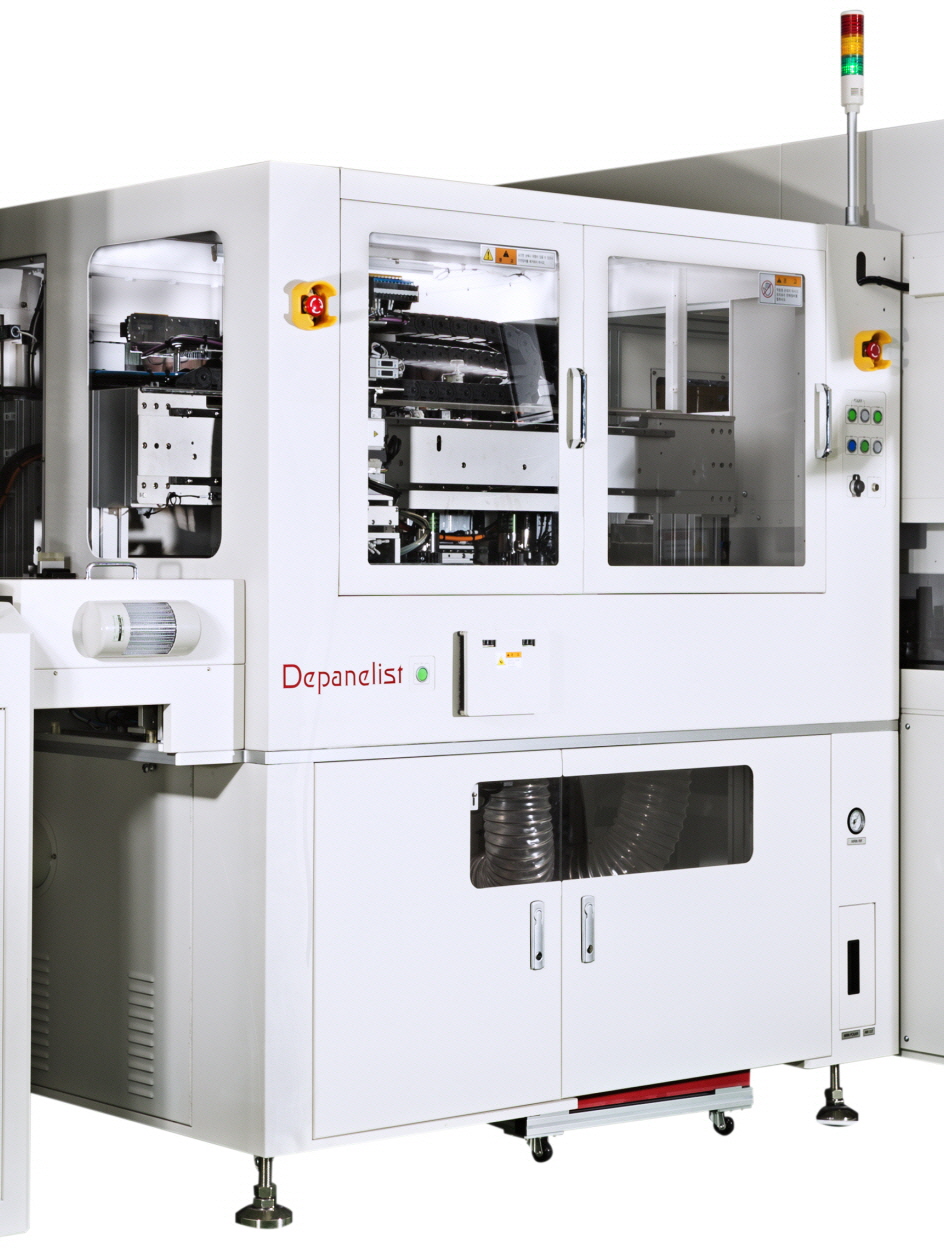

iDPL-T (Twin) Twin In-Line Router

특장점

  • 높은 C/T과 범용성의 2 테이블 인라인 라우터
  • 2 스핀들 헤드 기본 장착
  • Idle time 최소화를 위한 Dual Transfer 적용
  • 잔류분진 제로화를 위한 고효율 분진제거 시스템

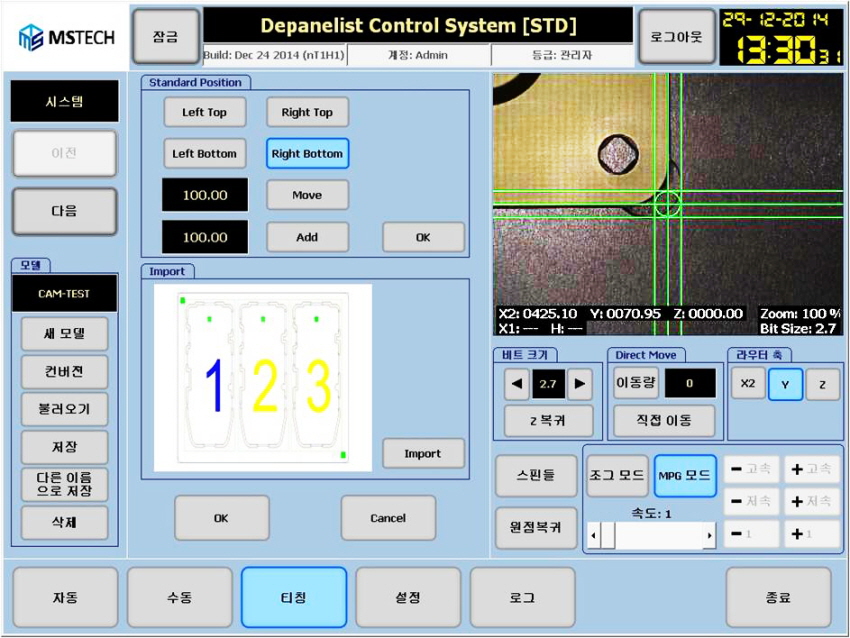

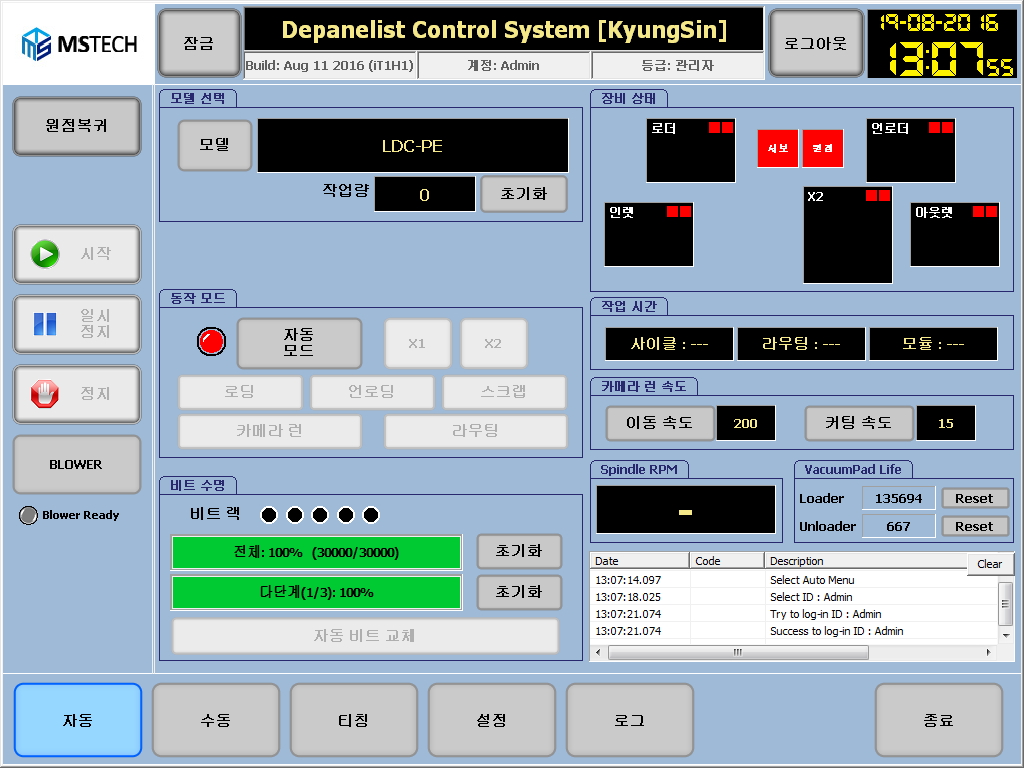

  • 풀그래픽 인터페이스 및 손쉬운 프로그래밍
  • 간편한 터치스크린 조작
  • Compact 디자인

옵션

  • 바코드 인터락 & MES Interface
  • Pallet 이송 시스템
  • 자동 Tray 적재 시스템
  • 지문인식 기능

특장점

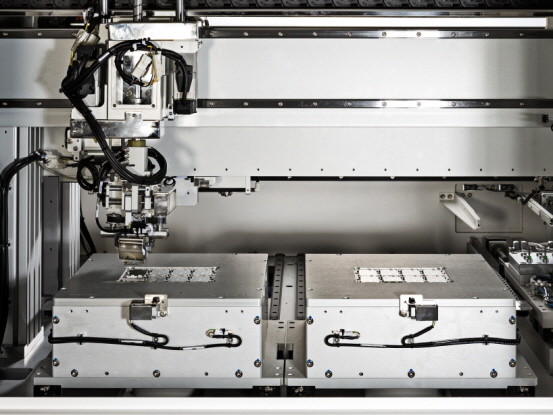

  • 트윈 인라인 라우터
    2테이블 적용으로 Idle Time을 최소화하여 더 높은 퍼포먼스가 가능합니다

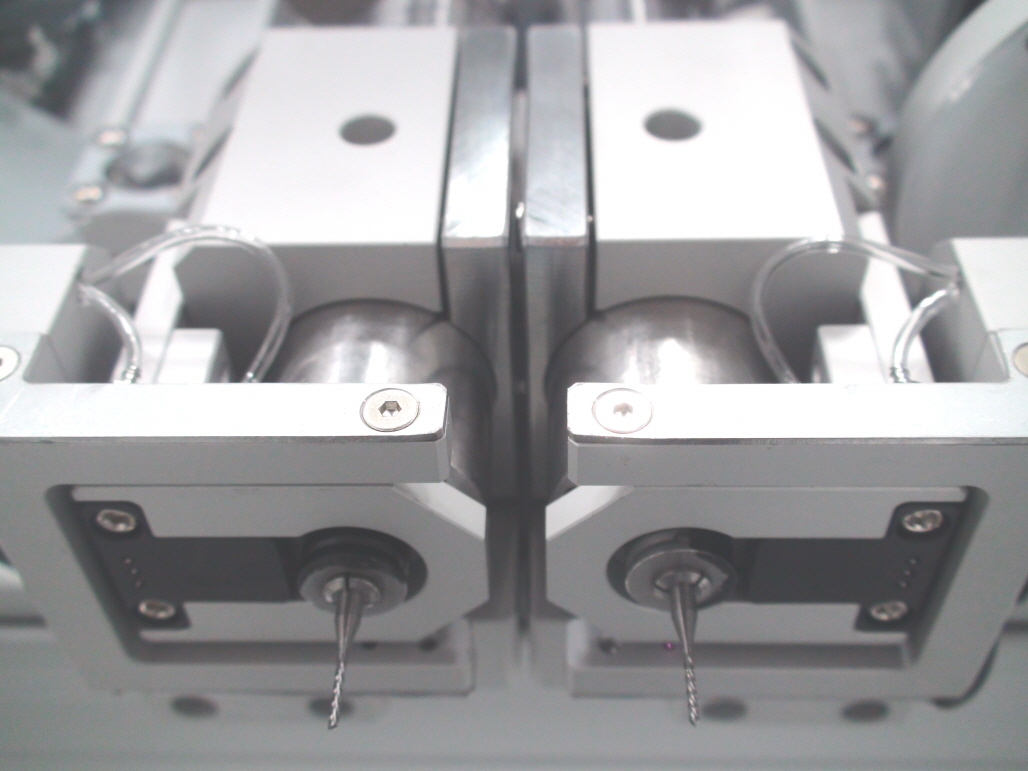

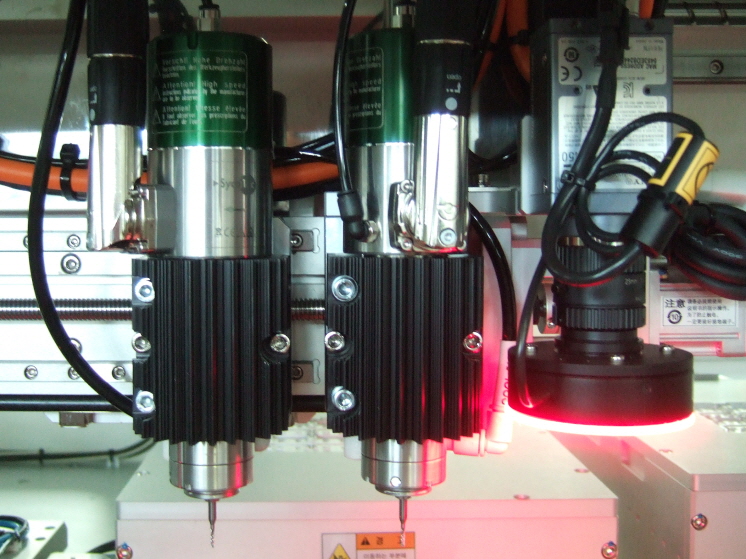

  • 2 스핀들 헤드
    2 스핀들 헤드 기본장착으로 높은 컷팅속도 및 퍼포먼스가 가능합니다. 모델에 따라 스핀들 폭을 자동 조정합니다. (3~4 스핀들 옵션)

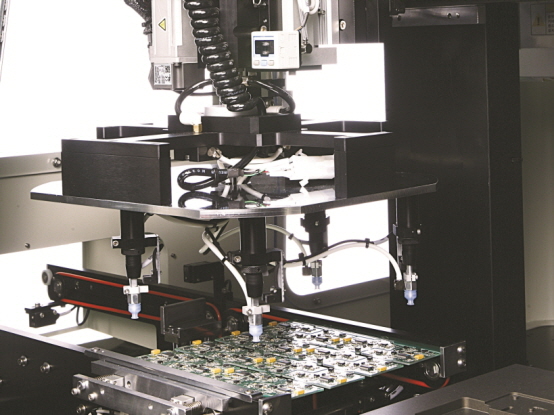

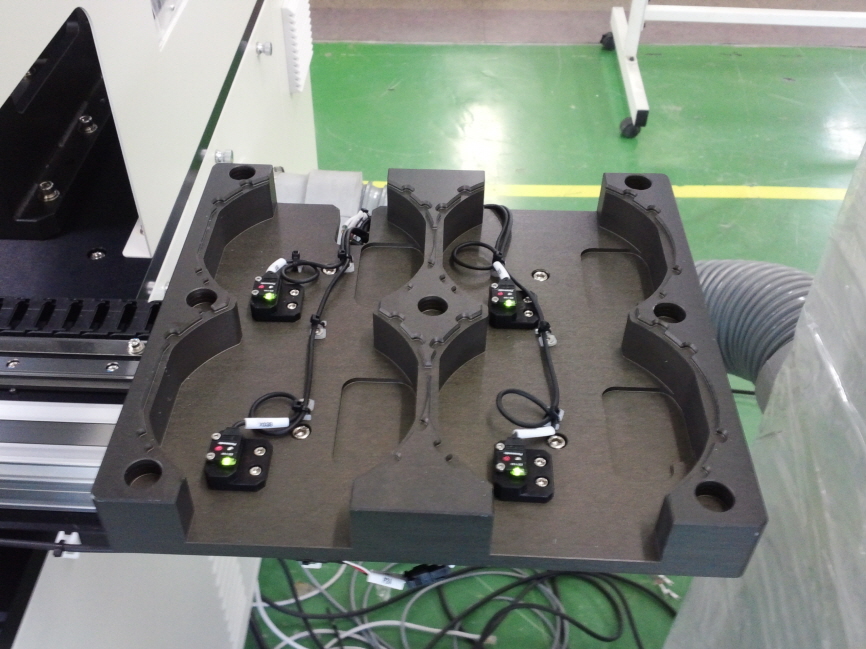

  • 자석식 Vacuum 로더/언로더
    로더 및 언로더에 자석 타입 Vacuum Port를 적용하여 빠르고 간편하게 Model Change를 할 수 있습니다.

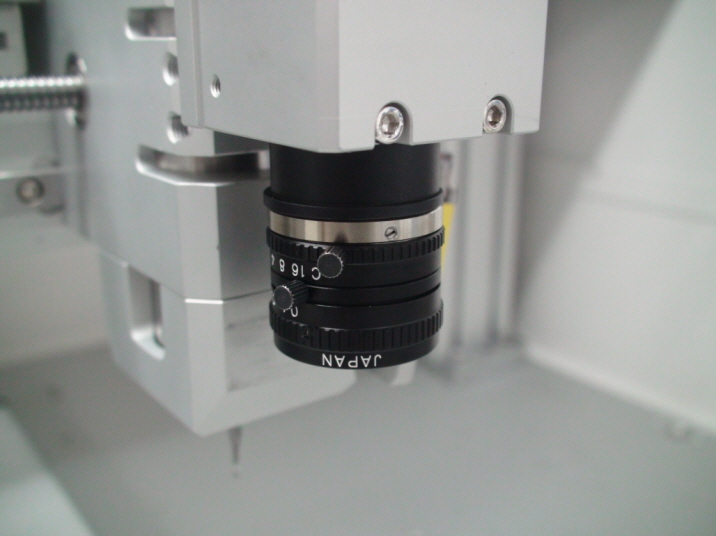

  • 카메라티칭
    카메라를 이용하여 정밀하고 쉽게 티칭할 수 있습니다.
  • Compact 디자인
    가장 Compact한 디자인으로 고객의 Space를 절약할 수 있습니다.

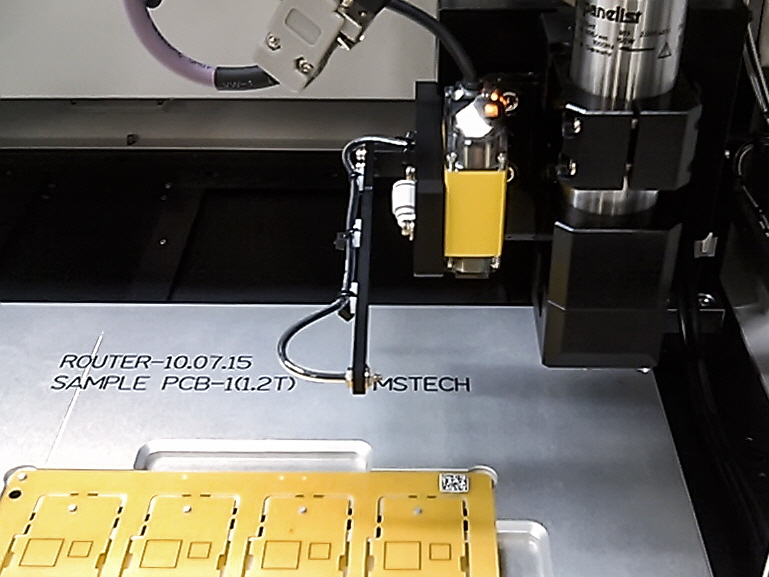

  • 비트감지센서
    비트감지센서 기본 장착으로 비트 파손시 및 비트 흘러내림시 알람을 발생시킵니다.
  • Loader 회전
    Loader가 90도 (또는 180도) 회전 가능하여 모델별로 지그 및 스핀들에 알맞은 형태로 PCB를 안착할 수 있습니다.
  • 비트 다단사용 및 수명관리
    비트를 2~3단으로 재사용하여 고객의 소모품 비용을 줄이며, 각 단의 수명을 관리하여 수명 도달시 알람을 발생시킵니다.

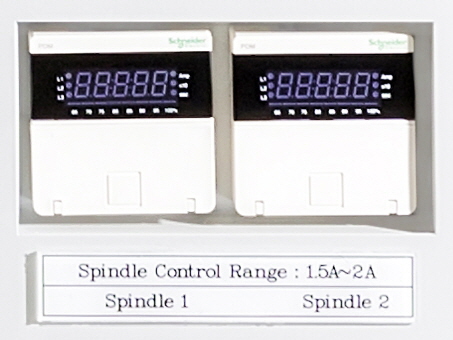

  • 스핀들 메이트
    내부형 EOCR 기본장착으로 스핀들모터의 전류값을 실시간으로 감지하여 컷팅시 발생하는 과부하조건으로부터 PCB 데미지를 방지합니다.

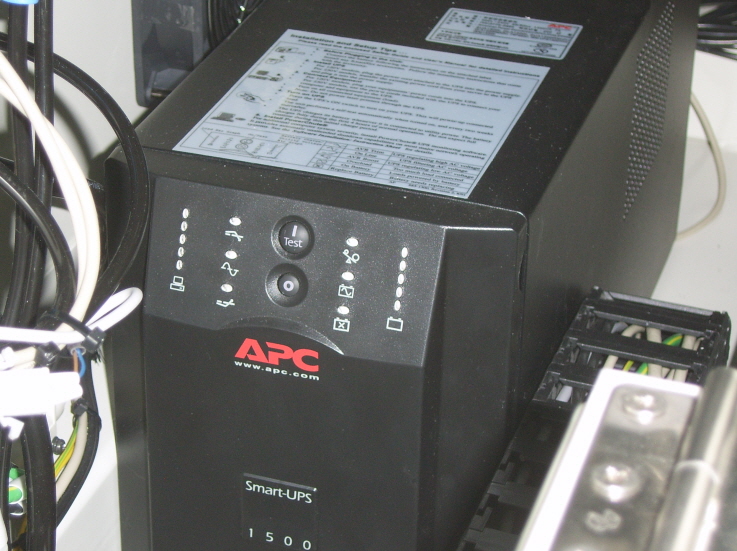

  • UPS
    UPS 기본장착으로 라인 정전에 대하여 설비 및 데이터를 보호합니다. (IPC 커버용량)

옵션

  • 바코드인터락 및 MES
    비젼시스템 또는 스캐너를 이용하여 1D/2D 바코드를 인식하여 고객의 Network와 MES 기능을 수행합니다..
  • Pass/Fail PCB 분리
    전공정에서 불량PCB에 대한 데이터를 MES를 통해서 받은 후 Fail PCB를 NG 컨베이어에 분리 배출시킵니다.

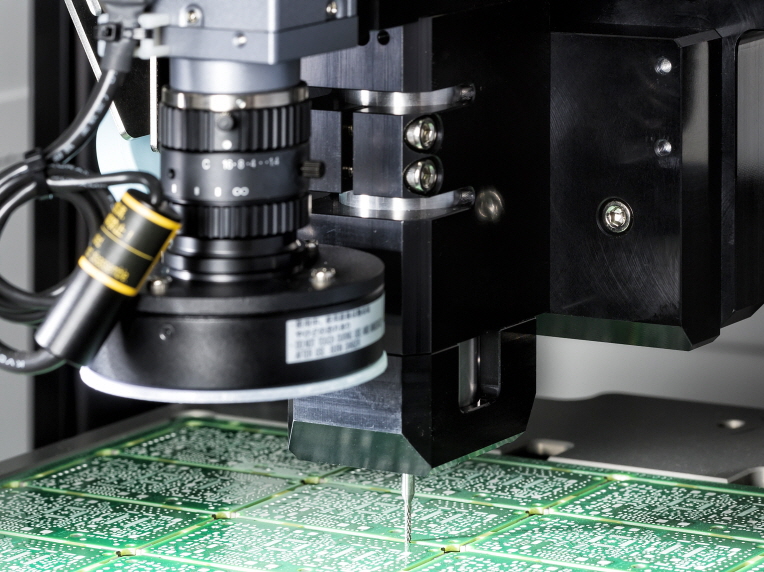

  • 비젼시스템
    이종모델 및 안착불량 감지, 그리고 Fiducial Check가 가능합니다.

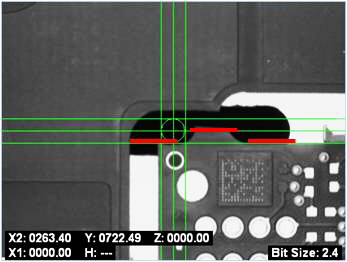

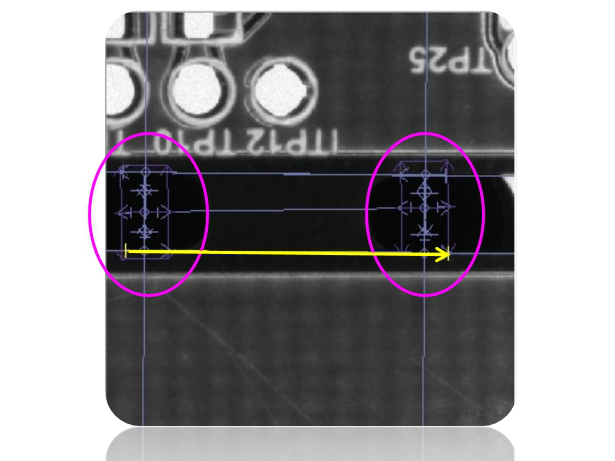

  • Edge Detection 기능
    Fiducial 인식보다 강화된 Vision 기술로서, 컷팅 브릿지의 양쪽 PCB Edge를 검출하여 다양한 PCB 공차에 대응하여 항상 완벽한 “0” 컷팅정도를 구현합니다.

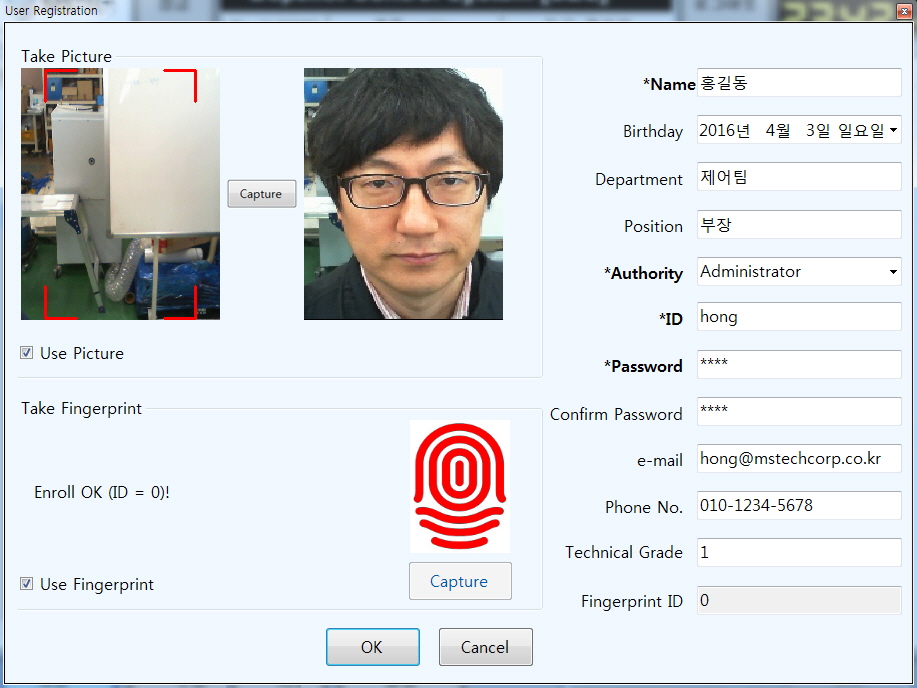

  • 지문인식 ID 검증
    사용자의 지문을 등록 및 인식하여 간편한 로그인 및 높은 보안성의 사용자관리가 가능합니다.
  • 컷팅정도 검사 기능
    컷팅 후 컷팅치수 및 Burr 발생에 대한 검사를 수행합니다.
    추가 컷팅을 수행할 수 있습니다.
  • CAD/CAM 데이터 변환
    CAD/CAM 데이터를 라우터 컷팅 데이터로 변환하여 오프라인 프로그래밍을 할 수 있습니다.
  • 실시간 스핀들 RPM 감지
    실시간으로 스핀들 RPM을 감지하여 RPM 속도 저하시 알람을 발생시켜 PCB를 보호합니다.

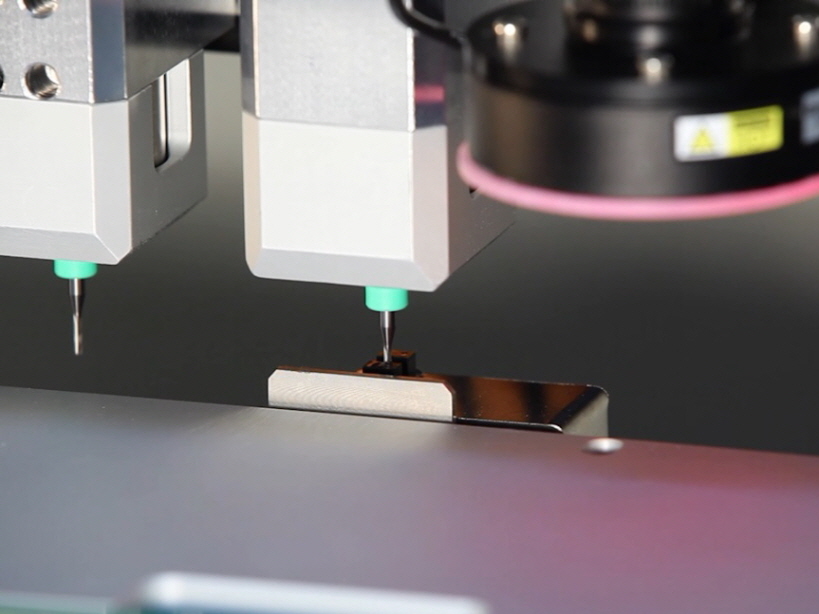

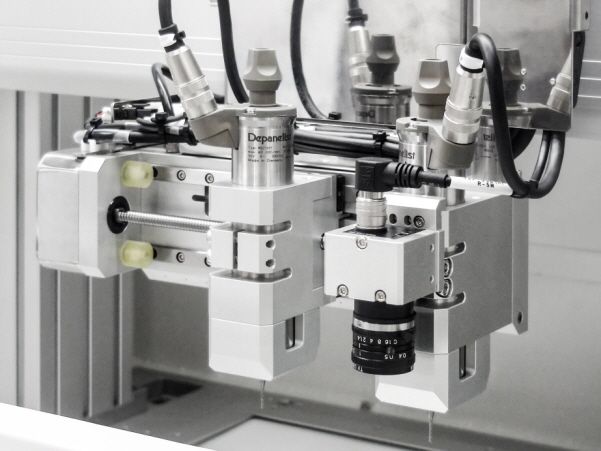

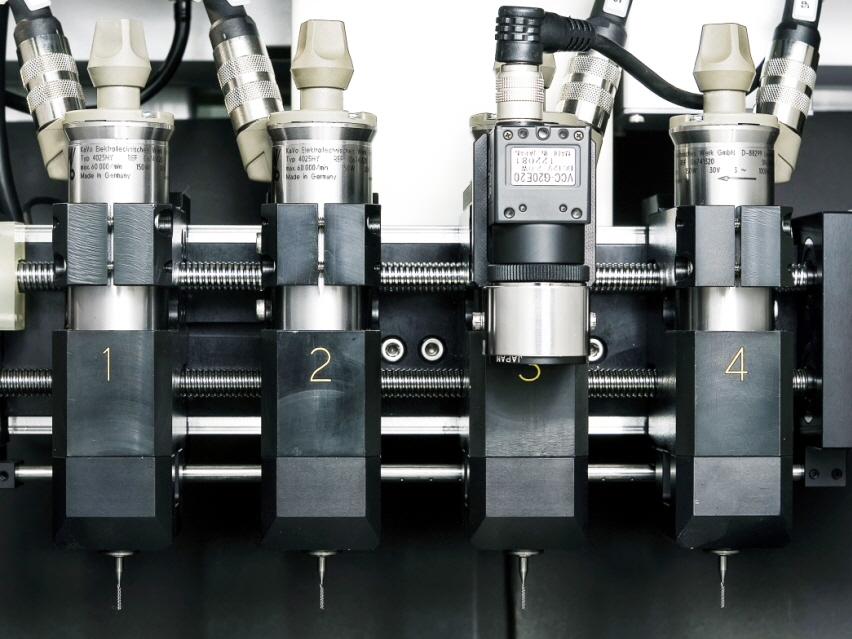

  • 멀티스핀들 및 자동폭조정 (AWA)
    PCB의 연배열 형태에 따라 3~5 스핀들 장착이 가능합니다. 각 스핀들은 자동 정밀 폭조정(AWA)이 가능합니다. (특허)

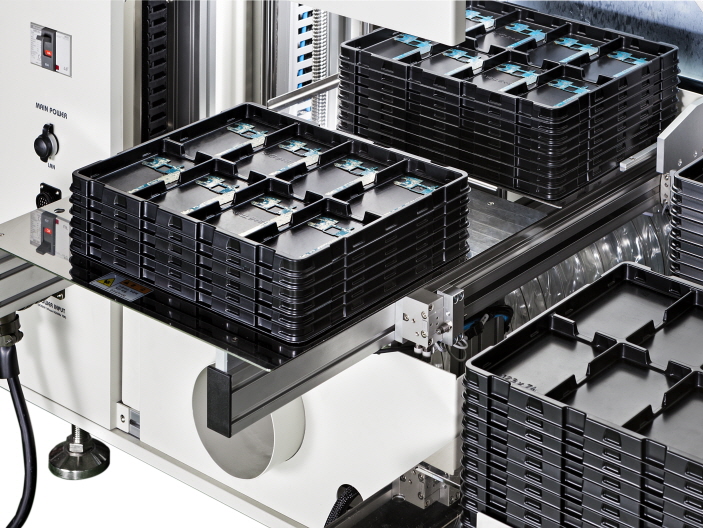

  • 자동 Tray 적재 시스템
    컷팅 후 PCB를 Tray 또는 Slot Box에 자동으로 적재합니다.
    또한 PCB가 모두 차는 경우, Tray 또는 Slot Box를 자동 체인지 및 Stacking 합니다.
  • Pallet 이송 시스템
    컷팅 후 PCB를 고객의 Pallet에 안착시켜 배출시킵니다.

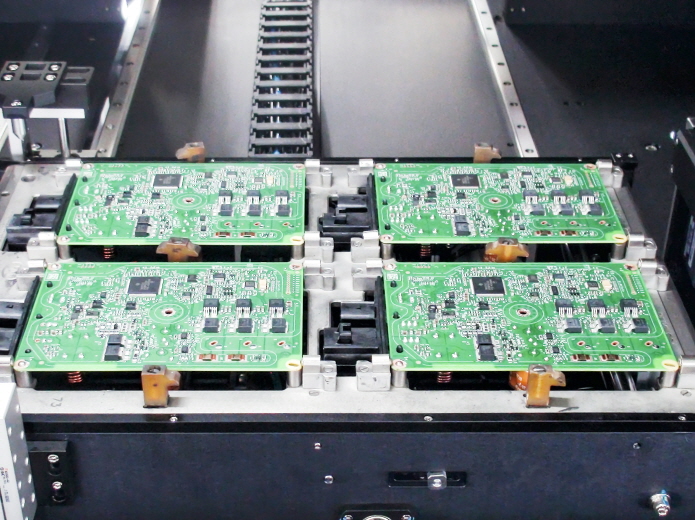

  • 셔틀 지그 Outlet
    후단 설비의 자동화를 위하여 PCB를 Conveyor대신 셔틀지그에 안착시켜 배출시킵니다.

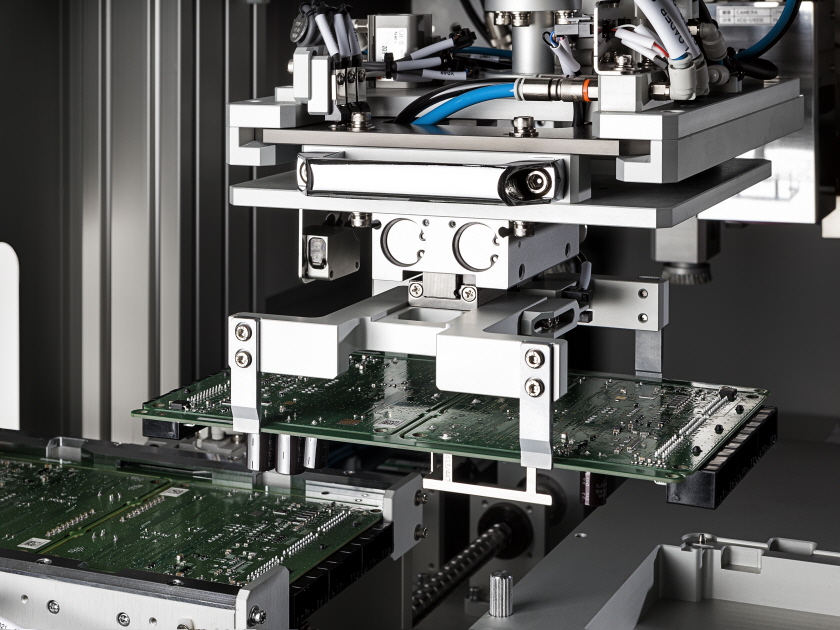

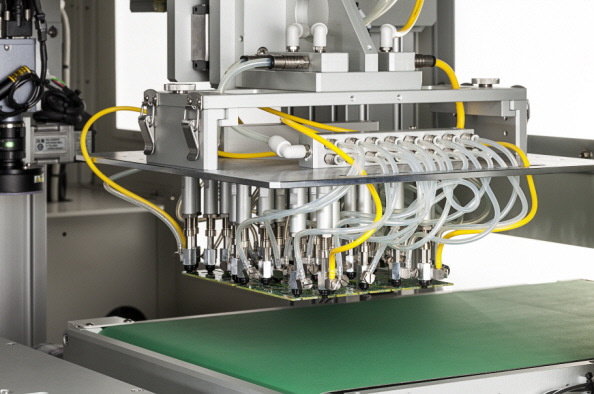

  • Gripper Unloader
    고하중 PCB 또는 높은 실장부품으로 제약 사항이 있는 경우 Gripper 타입 언로더를 사용할 수 있습니다.
  • 고출력 500W 스핀들
    고출력 500W 스핀들 모터 장착으로 더욱 강력한 퍼포먼스를 실행합니다.

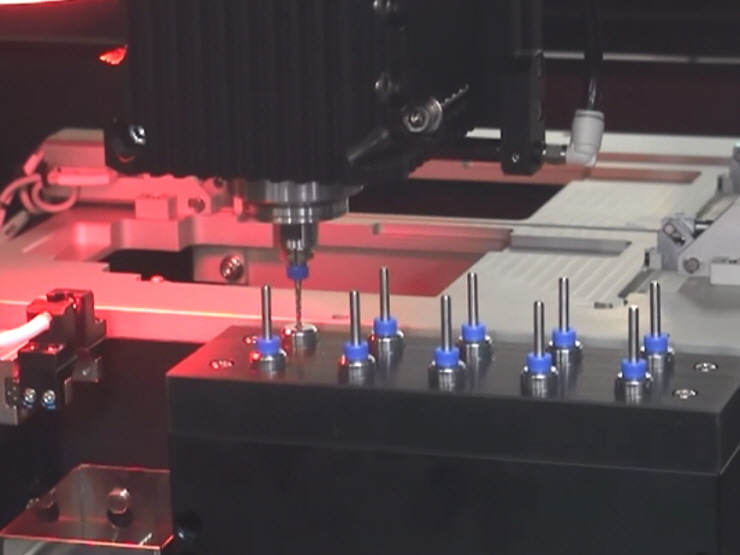

  • 자동 비트교체 시스템 (ATC)
    비트 수명 도달시 또는 비트 파손시 자동으로 비트를 교체합니다.
    (4033 스핀들 및 4041 스핀들에서 가능)

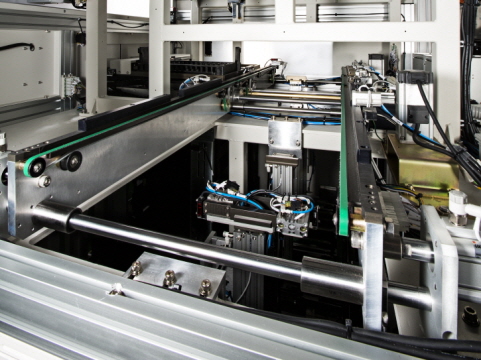

  • 자동 컨베이어 폭조정
    모터를 이용, 폭값을 저장하여 모델 체인지 시간을 단축시킵니다.

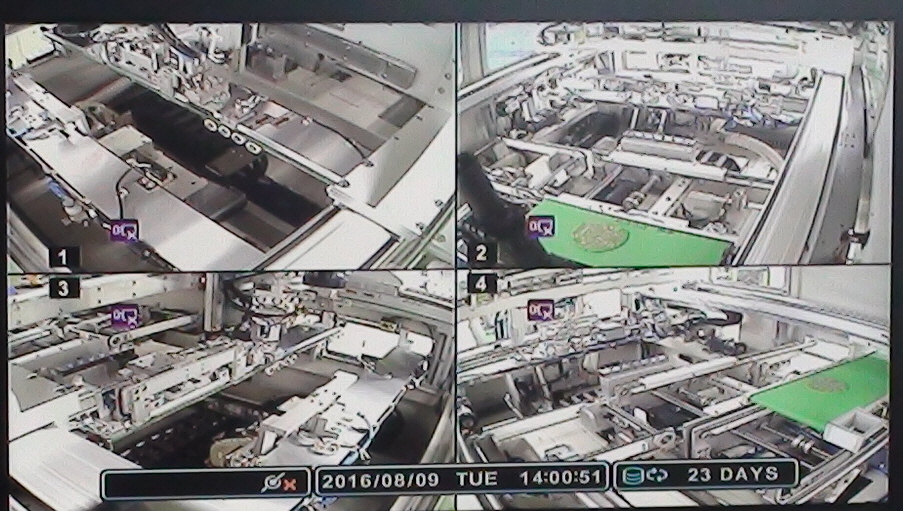

  • Visual Data Log System (블랙박스)
    자동동작중 장비내부를 촬영 및 저장하여 문제 발생시 현상 및 원인을 확인할 수 있습니다.

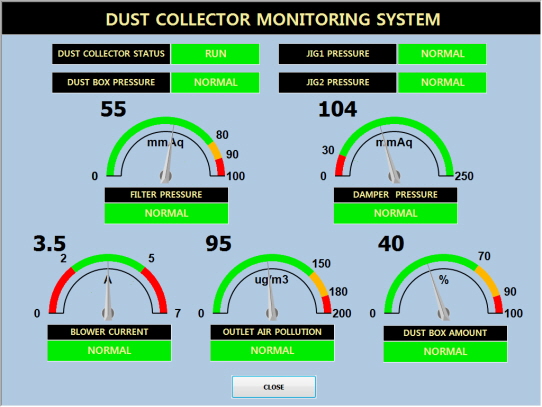

  • 실시간 자가진단 집진기
    집진기의 내부 및 계통에 압력, 오염도, 손상 등을 자가진단 및 라우터에서 알람을 발생합니다.
    (특허출원중)

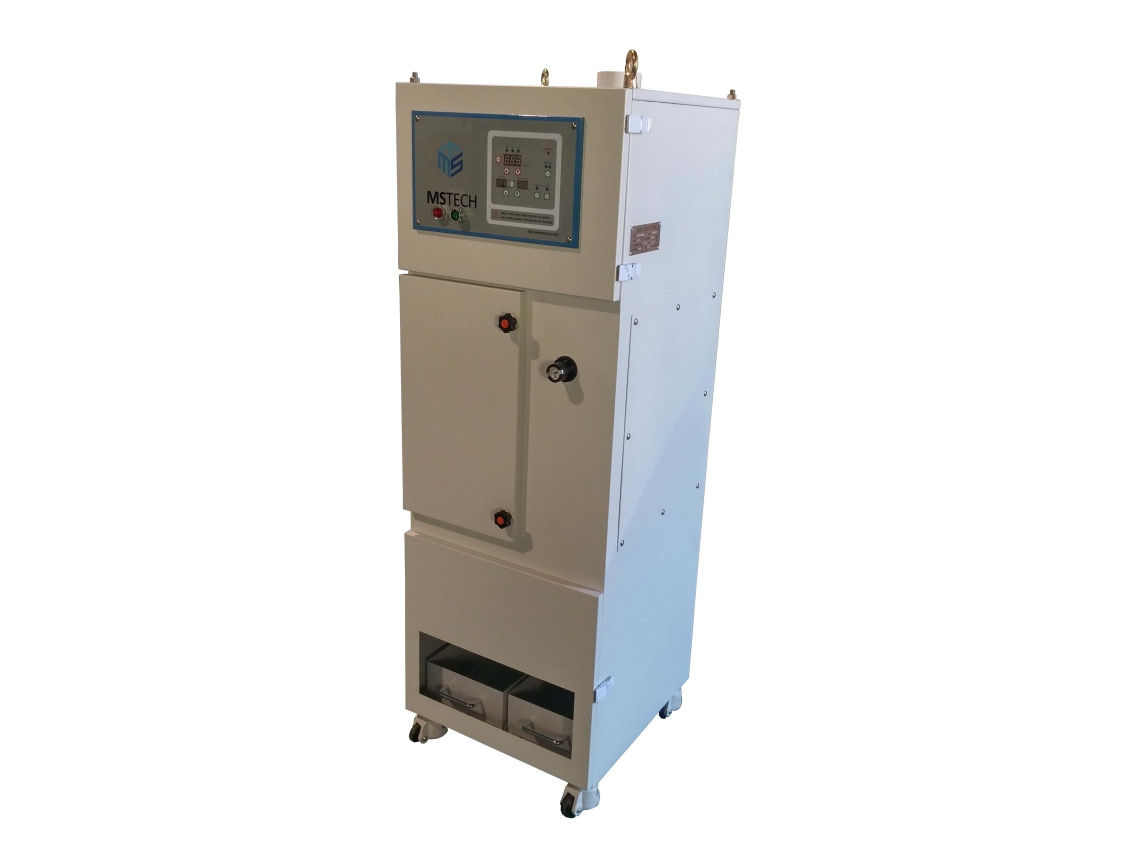

  • Filter+Cyclone 복합 집진기
    Cyclone을 내장하여 Filter를 반영구적으로 사용할 수 있습니다.
    비닐백을 장착할 수 있습니다.

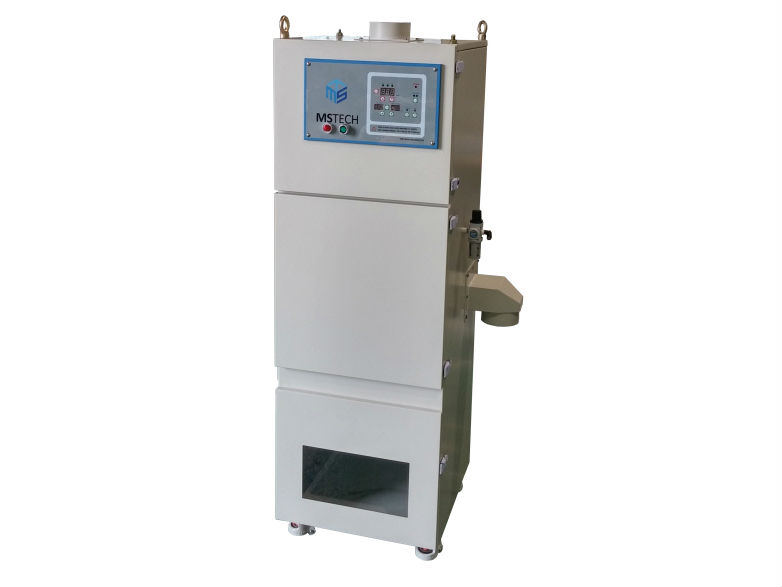

  • Easy Handling 집진기
    비닐백을 장착할 수 있어 쉽고 깨끗하게 분진을 처리할 수 있습니다.

제원(Standard)

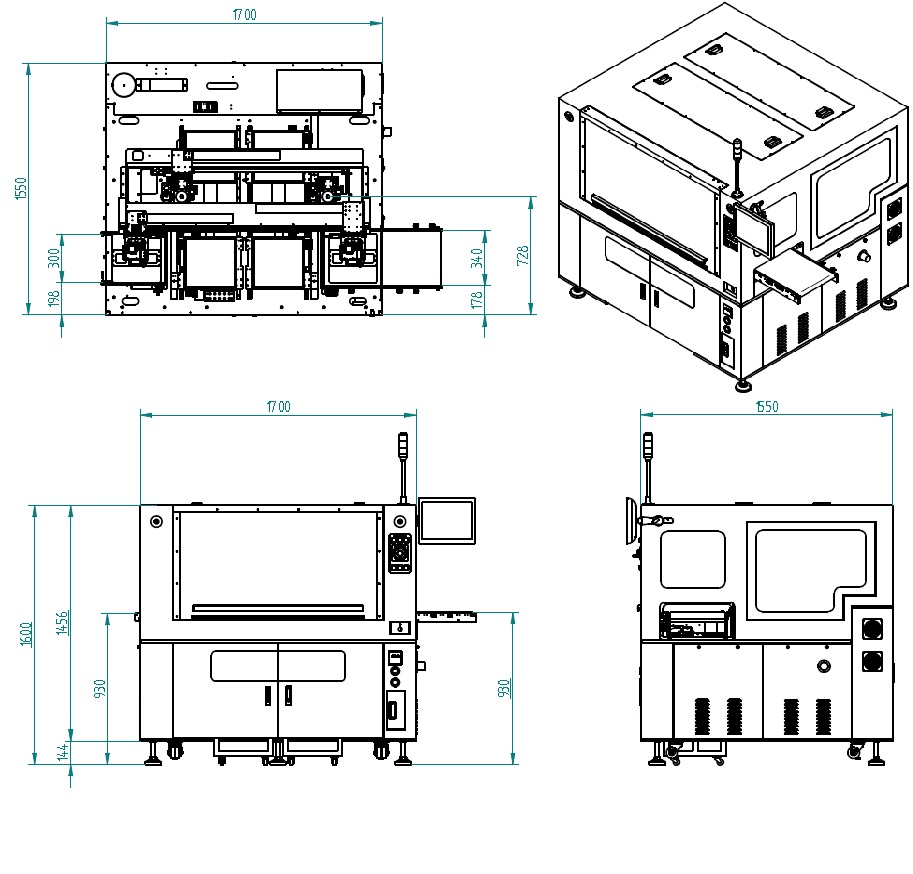

Layout
